FORMES DE TÊTE

La tête de la vis est la partie qui permet de transmettre le mouvement de rotation et la force de compression nécessaire pour assembler les pièces. Le design de la tête dépend de sa fonction dans l’application, la surface d'appui doit être suffisamment grande pour que l'effort de serrage ne déforme pas la partie couvercle.

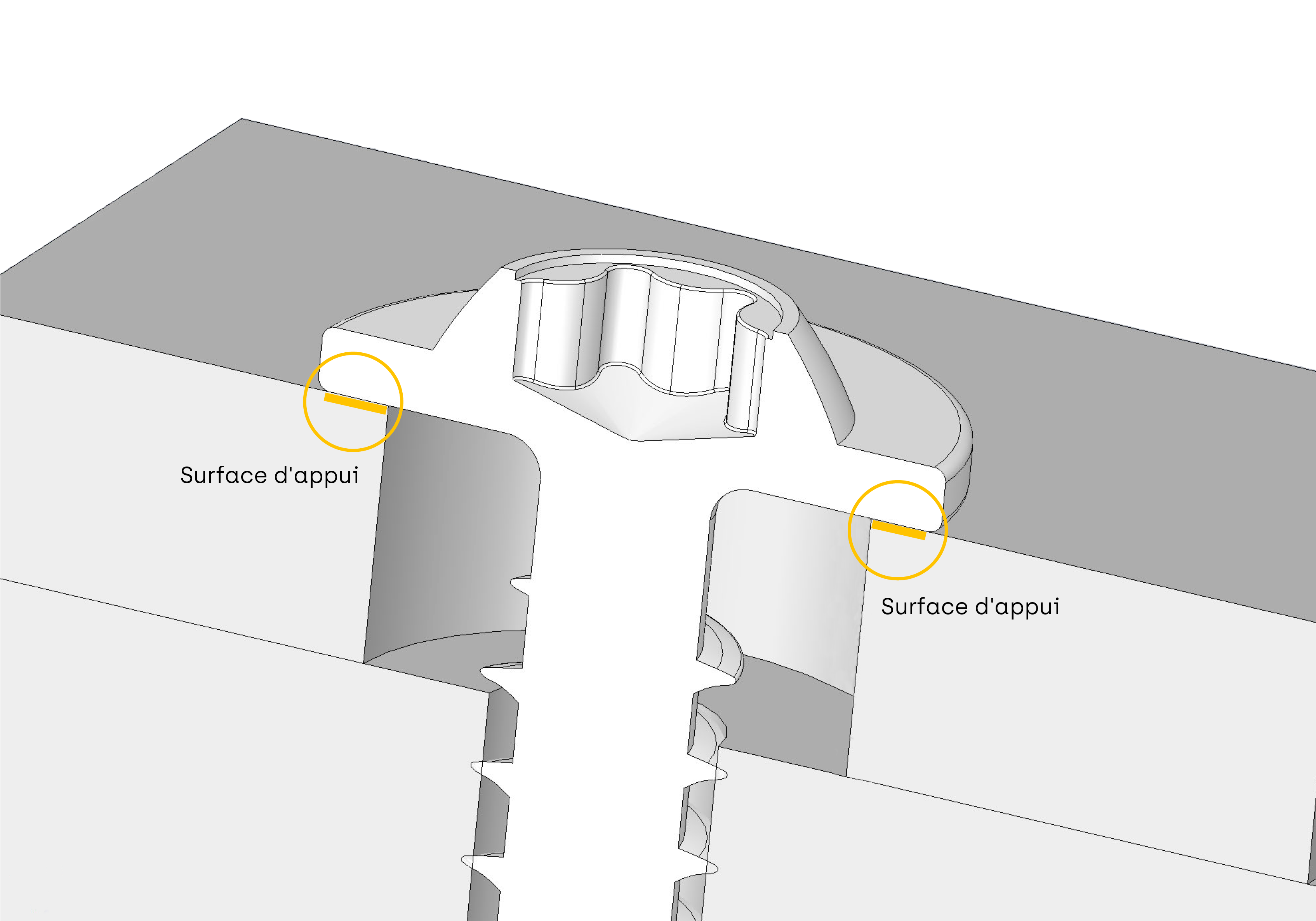

Exemple de surface d'appui

Autant que possible, il est recommandé de suivre les normes ISO / DIN pour chaque vis. Les normes ISO / DIN définissent les dimensions de la tête en fonction de l’empreinte, du type de filet et ses contraintes de dureté. Ces recommandations générales peuvent être modifiées en accord avec les besoins de l’application en réduisant ou augmentant la hauteur ou le diamètre de la tête, ou en ajoutant une embase.

Nos ingénieurs d'application utilisent un logiciel spécial pour trouver la conception optimale de la tête de vis la mieux adaptée aux exigences de votre application et à votre installation.

La taille de la tête de vis dépend des exigences mécaniques et du matériau de revêtement.Dans beaucoup de cas, il est demandé d’avoir une largeur de tête très supérieure au diamètre du filet, il s’agit là d’une vis au ratio tête / tige élevé. Dans tous ces cas, il est important d’étudier la faisabilité de la tête et de procéder à une production par multi-frappes, 4 ou 5 matrices ou d’ajouter une étape d’usinage par machine CNC.

 Quelques exemples sont:

  • Valable dans les cas où l’on souhaite une rondelle large afin d’avoir une surface de contact plus grande avec la matière
  • Une plus grosse tête afin d’éviter les cassures lors de l’assemblage
  • Pièces surmoulées ou de goujons à bille
  • Autres vis fonctionnelles

Géométries de tête

Selon les exigences de l'application, les styles de tête peuvent être équipés de différents systèmes d'entraînement (POZI, PHILLIPS, TORX PLUS®, AUTOSERT®...).

Tête cylindrique bombée

Tête cylindrique bombée à embase

Tête fraisée

TORX PLUS® externe à embase

Tête cylindrique

Hexagonale à embase

Tête carrée

TORX PLUS® Low Profile

Tête plate

Tête fraisée bombée
