SCHRAUBENKOPFARTEN

Im Schraubenkopf befindet sich der Schraubenantrieb über den die Spannkraft auf die zu montierenden Teile übertragen wird. Das Kopfdesign hängt von der Funktion in der Anwendung ab. Die Auflagefläche muss groß genug sein, damit die Klemmkraft das Deckelteil nicht verformt.

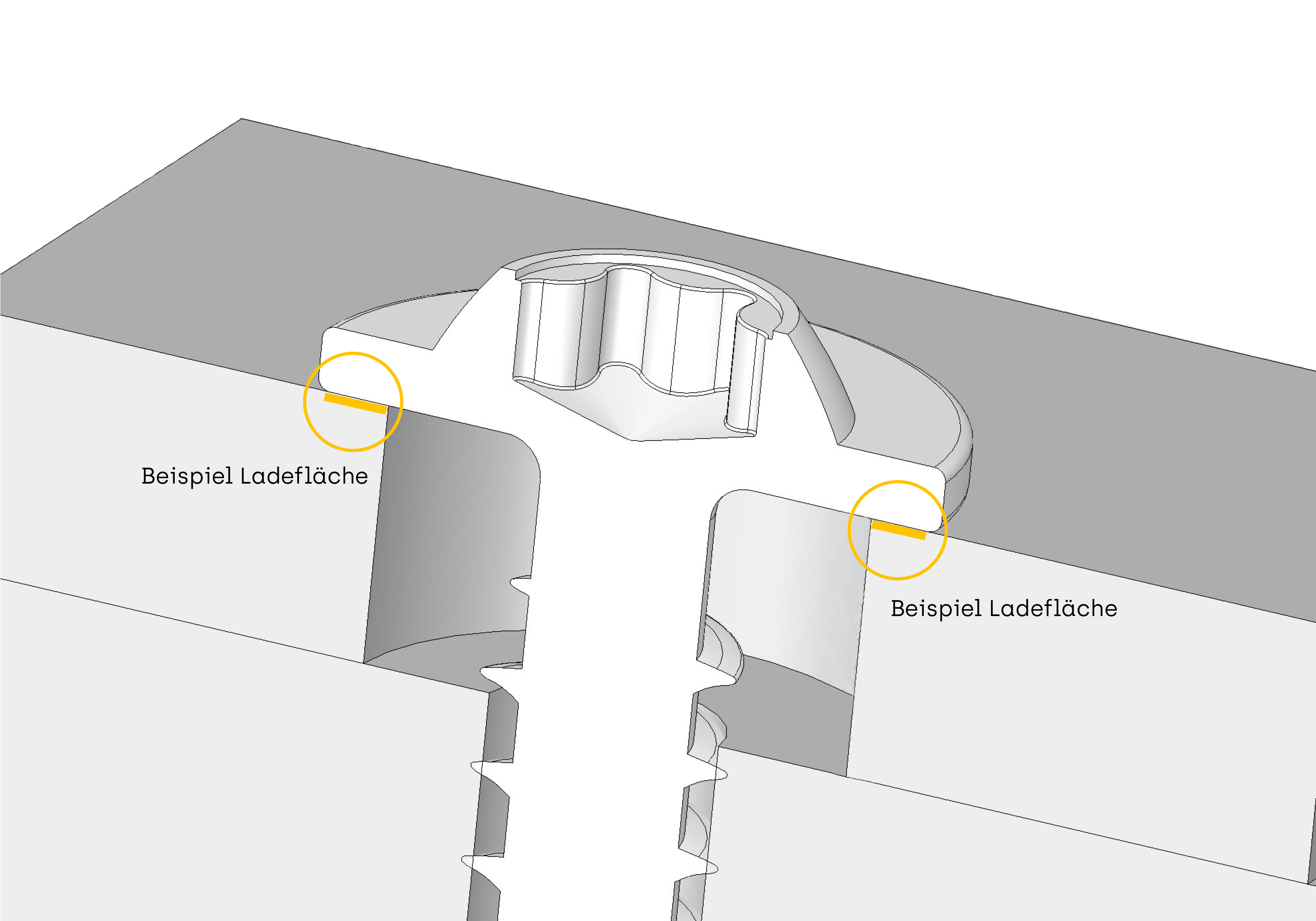

Beispiel Ladefläche

Falls möglich, wird empfohlen, die ISO/DIN-Normen für jeden Schraubentyp zu befolgen. ISO/DIN-Normen spezifizieren die Kopfabmessungen für verschiedene Antriebssysteme, Gewindetypen und Festigkeitsklassen. Diese allgemeinen Empfehlungen können gemäß den Anwendungsanforderungen modifiziert werden, indem die Kopfhöhe oder der Durchmesser verringert oder vergrößert oder ein Flansch hinzugefügt wird.

Unsere Anwendungstechniker verwenden eine spezielle Software, um das optimale Design des Schraubenkopfs zu ermitteln, das am besten zu Ihren Anwendungsanforderungen und Ihrer Montage passt.

Die Größe des Schraubenkopfes richtet sich nach den mechanischen Anforderungen und dem Material der Abdeckung. Viele Anwendungen erfordern ein hohes Kopf-Schaft-Verhältnis, also einen überdimensionierten Schraubenkopf im Vergleich zum Gewindedurchmesser. In diesen Fällen ist es wichtig, die Machbarkeit des Umformprozesses zu analysieren. Die Fertigung erfolgt dann in einem mehrstufigen Kaltumformprozess und gegebenenfalls mit einer nachfolgenden CNC-Bearbeitung.

 Einige Beispiele sind:

  • Schrauben mit größerem Flansch für Anwendungen, die einen höheren Flächenkontakt erfordern
  • Schrauben mit größeren Köpfen, um ein Brechen während der Montage zu vermeiden
  • In Kunstoffe einspritzgegossene Schrauben oder Kugelbolzen
  • Andere Funktionsschrauben

Kopfgeometrien

Je nach Anwendungsanforderungen können Kopfformen mit unterschiedlichen Antriebssystemen (POZI, PHILLIPS, TORX PLUS®, AUTOSERT®...) ausgestattet werden.

Linsenkopf

Linsenkopfflansch

Senkkopf

TORX PLUS® External

Zylinderkopf

Sechskantflansch

Vierkantkopf

TORX PLUS® Low Profile

Extra niedriger Kopf

Linsensenkkopf
