EMPREINTE TORX PLUS®

L’empreinte TORX PLUS® améliore les performances de la ligne d'assemblage, ainsi que la fiabilité du produit et réduit les coûts d'assemblage. Le design et la fonctionnalité de l’empreinte TORX PLUS® en font l’un des meilleurs systèmes d’entraînement pour les chaînes à alimentation automatique et semi-automatique.

L’engagement de CELO en faveur de l’amélioration continue a conduit à une utilisation standardisée de l’empreinte TORX PLUS® dans toute notre gamme de produits. Contactez nos ingénieurs d'application dès maintenant pour plus d'informations.

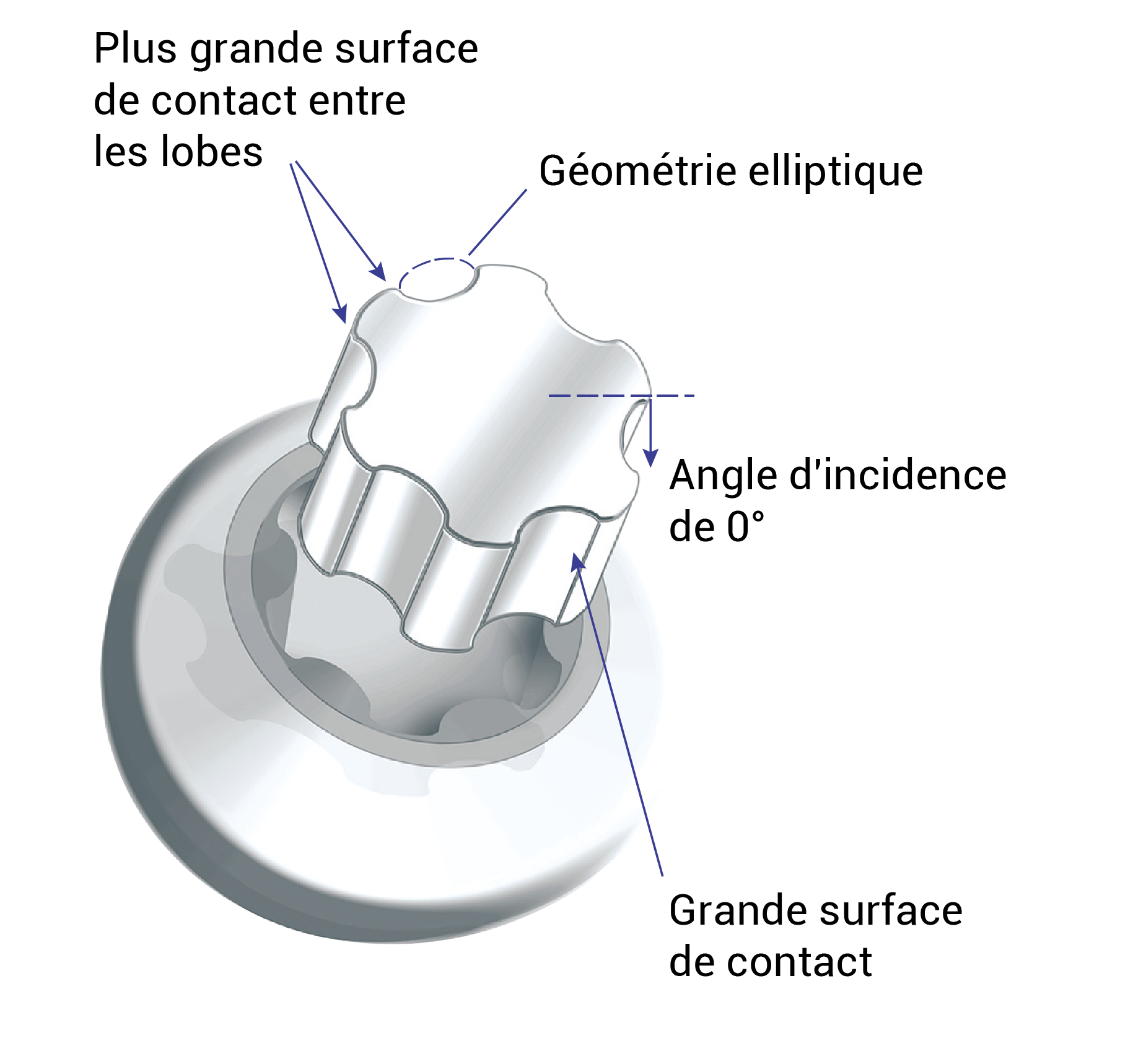

Empreinte TORX PLUS®

Les avantages de l’empreinte TORX PLUS®

TORX PLUS® est le seul système d'entraînement conçu pour améliorer la productivité globale. Les avantages de l'empreinte TORX PLUS® incluent :

  • L’augmentation de la résistance à la torsion améliore la transmission du couple à l’empreinte jusqu’à 25% en moyenne.
  • L’augmentation de la durée de vie de l’embout: de 2 à 10 fois plus de fixations montées par embout.
  • Diminue les temps d'arrêt de la chaîne de montage.
  • L’absence des effets cam-out assure un assemblage ergonomique dans une ligne manuelle.

Laissez nos ingénieurs d'application vous fournir des recommandations pour votre projet

Comment TORX PLUS® résout les problèmes de vissage les plus courants?

Évite le camout et le glissement de l'outil

Le côté vertical de la paroi élimine pratiquement tous les effets de cam-out et offrent un engagement parfait de l'outil. En conséquence, le risque de glissement de l'outil, d'endommagement de la fixation et des surfaces environnantes est minimisé.

Côté vertical de la paroi

Engagement outil/vis plus rapide

Six lobes avec une section plus importante qui permettent un engagement plus rapide de l’embout et maximisent la transmission du couple ainsi que les forces de torsion.

Engagement lobe
Engagement lobe

Atteindre la charge de serrage souhaitée

Avec un véritable angle d'entraînement de 0°, le système d'entraînement TORX PLUS® assure une transmission de couple optimale et, en fin de compte, la charge de serrage requise. Élimine pratiquement les forces radiales qui peuvent causer des contraintes sur les empreintes des fixations.

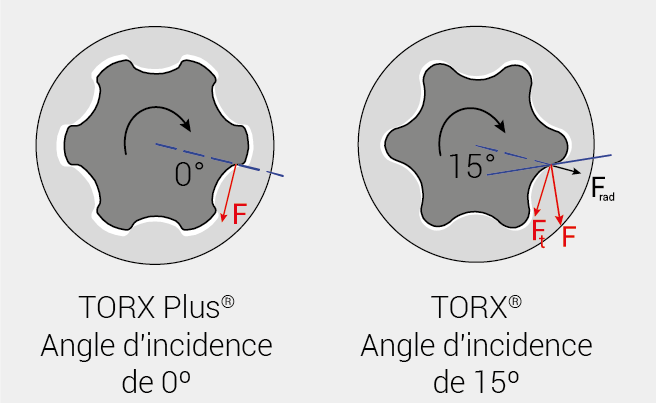

Angle d'incidence TORX® et TORX PLUS®

Réduit la fatigue des travailleurs

L'absence d'effet de came-out élimine le besoin d'une charge d'extrémité pour maintenir l’embout engagé dans l'empreinte, ce qui réduit la fatigue et le stress musculaire lors de l'insertion manuelle des fixations.

Comment l'empreinte TORX PLUS contribue-t-il à réduire le coût total d'assemblage ?

Durée de vie de l’embout

La forme elliptique maximise l’engagement de l’embout avec l’empreinte. Les forces de l’embout sont réparties sur une plus grande surface de contact ce qui améliore la transmission du couple et permet d’augmenter la durée de vie de l’embout.

Réduit les temps d'arrêt de la chaîne de montage

Chaque fois qu'un embout est endommagé, la ligne doit être arrêtée pour changer cet embout, par conséquent, le temps d'arrêt de la ligne a un impact négatif sur la productivité. Le test de durabilité d'entraînement de la Fig.1 montre le nombre moyen de vis entraînées par embout de vissage.

Réduit le coût annuel de l'outil de vissage

L'embout ou la douille TORX PLUS® peut coûter plus cher que les systèmes concurrents, sa durée de vie plus longue se traduit par moins d'embouts d'entraînement, plus d'assemblages par embout et par conséquent réduit les coûts et les temps d'arrêt. La figure 2 montre le coût d'assemblage de 150 000 vis avec différents systèmes d'entraînement.

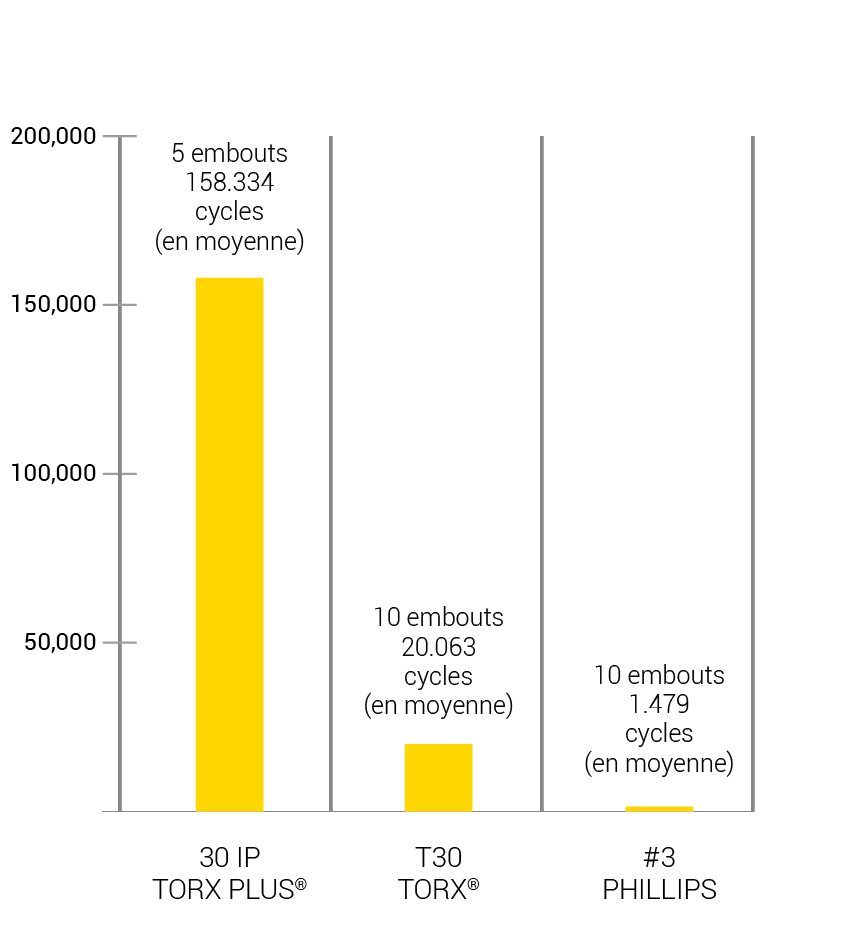

Test de durabilité Nombre de vis monté avec un embout de vissage

Fig. 1. Test de durabilité Nombre de vis monté avec un embout de vissage.

-M6x1.0, tête cylindrique , Vis Classe 10.

-33 tpm à 15Nm avec 13.3 N de charge.

-Tous les défaillances étaient causées par une cassure de l’embout.

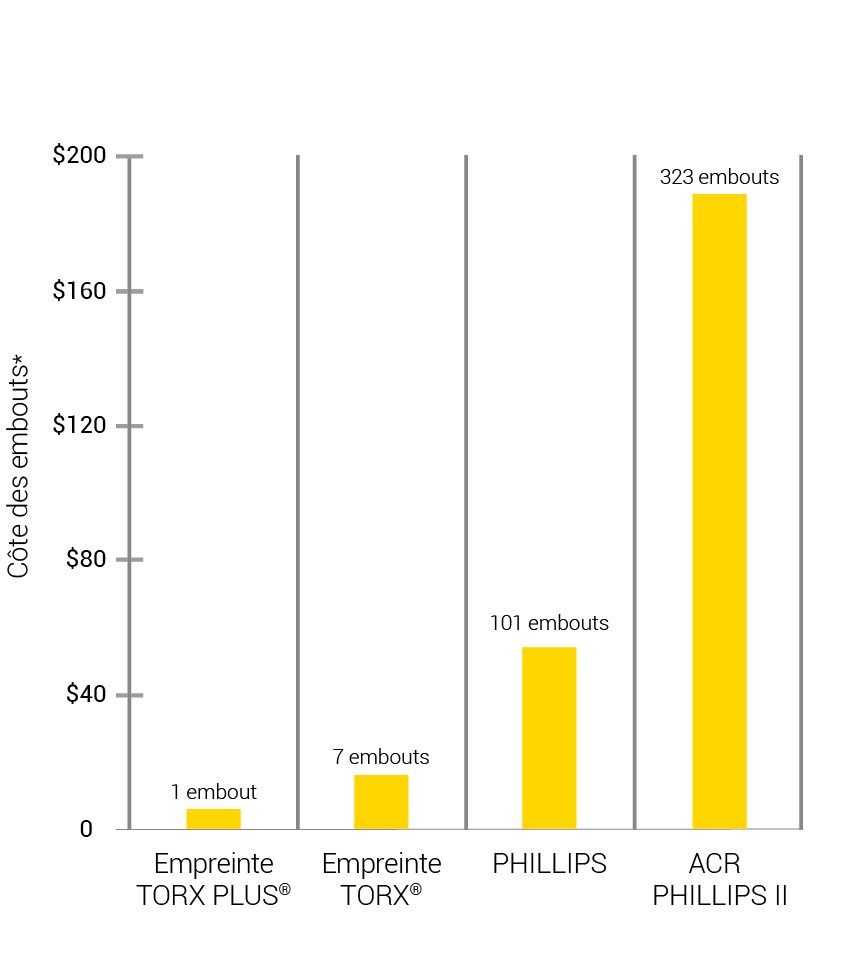

Coût d'assemblage de 150 000 vis

Fig. 2. Coût d'assemblage de 150 000 vis

* Les coûts ci-dessus reflètent le nombre d’embouts dont chaque système aurait besoin dans les conditions du test de durabilité du disque décrit précédemment.

Les vis avec l’empreinte TORX PLUS® peuvent être vissées avec des embouts TORX®. Cette solution est recommandée uniquement dans des cas exceptionnels étant donné que les avantages et la performance du TORX PLUS® ne seront pas effectifs.

Embout de vissage TORX PLUS® dans una vis à empreinte TORX PLUS®
Embout de vissage TORX PLUS® dans una vis à empreinte TORX PLUS®
Embout de vissage TORX® dans una vis à empreinte TORX PLUS®
Embout de vissage TORX® dans una vis à empreinte TORX PLUS®

Voulez-vous essayer TORX PLUS®?

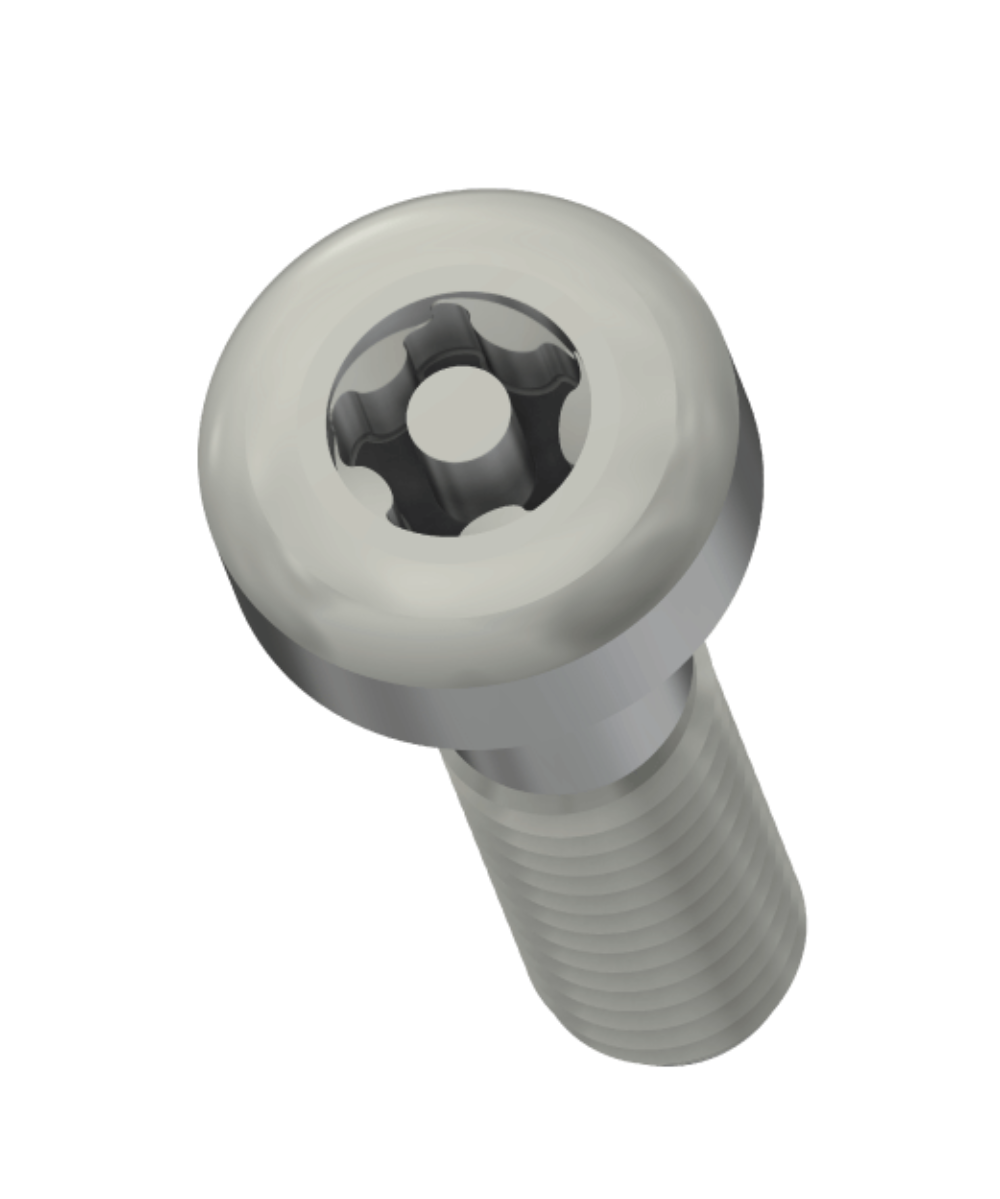

Variantes TORX PLUS®

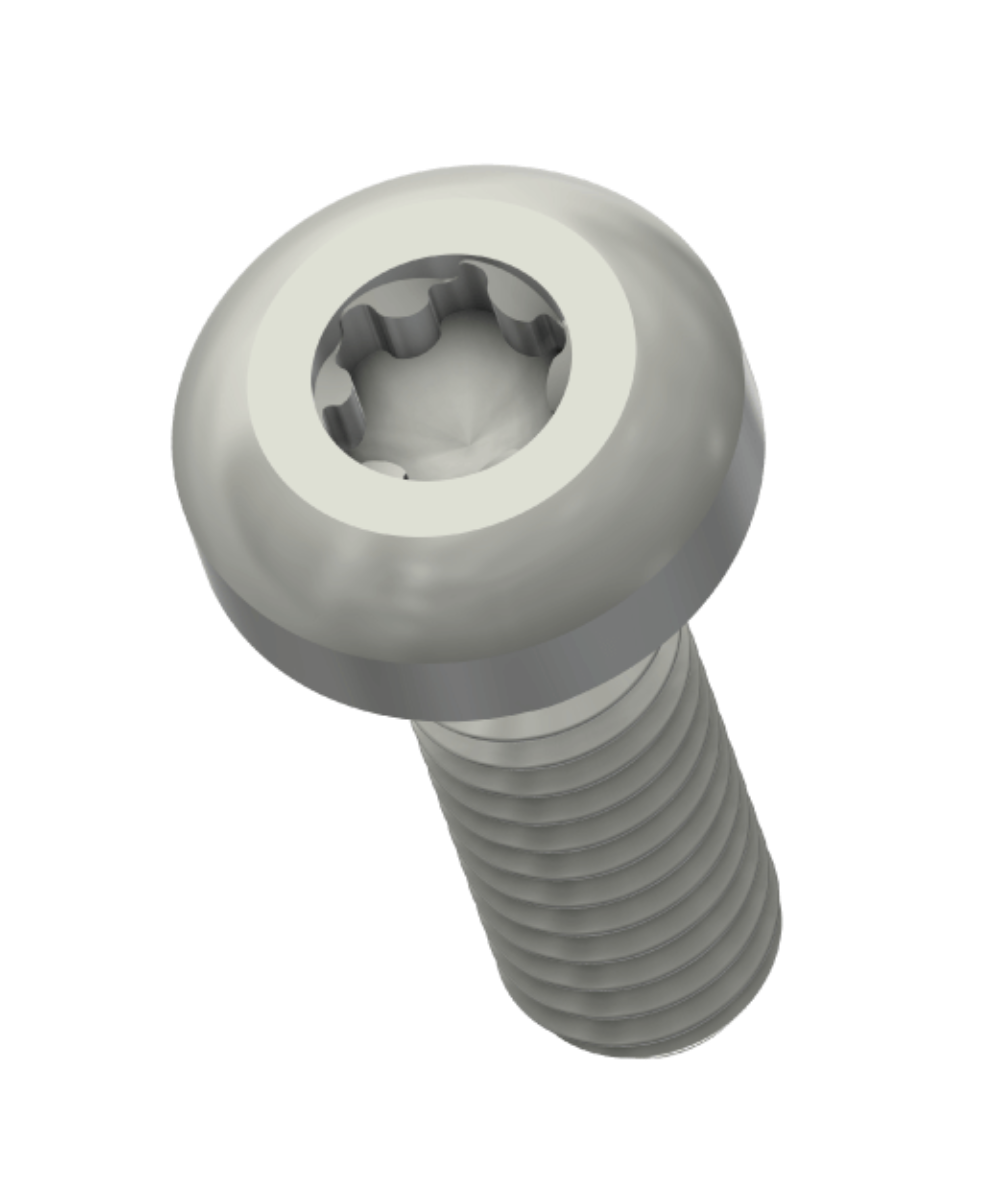

TORX PLUS® AUTOSERT®

TORX PLUS® Variations
