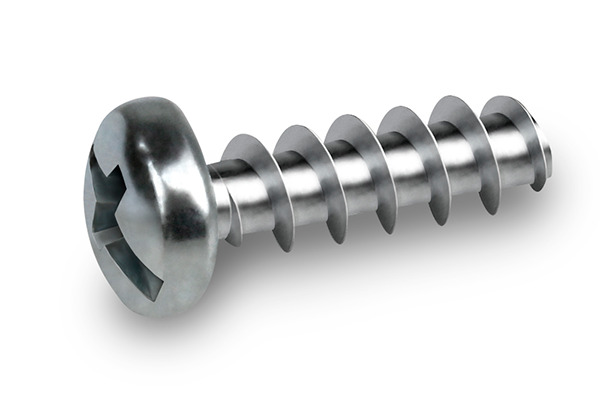

Tornillo CELOPLAST zincado, cabeza alomada, impronta PHILIPS + RANURA

Para el ensamblaje sobre plásticos dúctiles sin requerimientos mecánicos

Tornillo CELOPLAST zincado, cabeza alomada, impronta PHILIPS + RANURA
Tornillo CELOPLAST zincado, cabeza alomada, impronta PHILIPS + RANURA
Muestras
Archivos CAD
Cotización

Referencia

Tu seleccion
Longitud del tornillo (mm)
8
9,5
13
6,5
Cerrar
Diámetro de la cabeza D (mm)
6,60
7,60
8,60
5,60
Cerrar

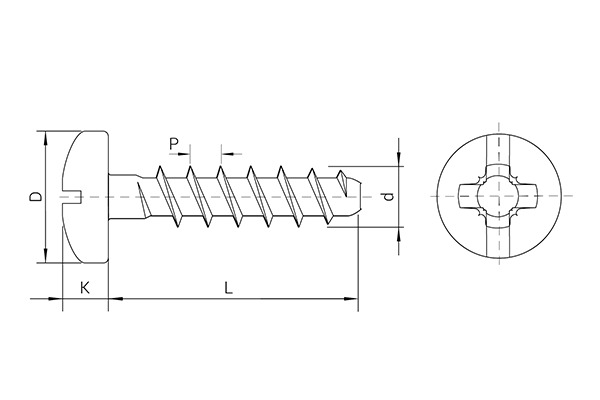

Referencia
J
d
318IP81
3195IP81
3113IP81
3165IP81
Diámetro del tornillo (mm)
J
d
3,1
3,1
3,1
3,1
Longitud del tornillo (mm)
J
d
8
9,5
13
6,5
Diámetro de la cabeza D (mm)
J
d
6,60
7,60
8,60
5,60
Impronta
J
d
PHILLIPS 1
PHILLIPS 1
PHILLIPS 1
PHILLIPS 1
4 / 4 referencias

Dimensionado de agujeros

Para asegurar la correcta fijación del tornillo es muy importante tener en cuenta el diseño de los manguitos. Consulte las recomendaciones para el diámetro del agujero y longitud de engarce en Herramientas de Diseño. Ir a las herraminetas de diseño
https://www.celofasteners.com/img/cms/category-products/plastic/boss-design-plastic.jpg

Aplicaciones

El tornillo IP 81 con rosca CELOPLAST está recomendado por el ensamblaje de plásticos dúctiles en aplicaciones que no rqeuieren tracción y/o compresión.
