STRUX SM™

Tornillos insertables de altas prestaciones técnicas para chapas de metales blandos
  1. ¿Cómo trabaja el tornillo?
  2. Ventajas
  3. Especificaciones de diseño del tornillo
  4. Diseño del agujero

¿Cuándo utilizar los tornillos STRUX SM™?

Los tornillos STRUX SM™ están específicamente diseñados para insertarse en chapas de metales blandos tales como el aluminio o el cobre con agujero previo. La instalación mediante prensa ofrece una unión más resistente y duradera, siendo una alternativa a los tornillos insertables y soldables tradicionales. Recomendamos los pernos STRUX SM™ en las siguientes situaciones:

  • Aplicaciones que requieren una Resistencia elevada a la extracción y a la torsión.
  • Aplicaciones en las que es difícil o imposible soldar los materiales.

¿Cómo trabaja el tornillo STRUX SM™?

Los tornillos STRUX SM™ pueden instalarse manual o automáticamente con prensas hidráulicas aplicando presión constante o con cualquier equipo capaz de alimentar pernos soldables o insertables convenciones. Para un funcionamiento óptimo, los pernos STRUX SM™ se deben instalar en su totalidad, es decir sin dejar espacio entre el perno y la chapa.

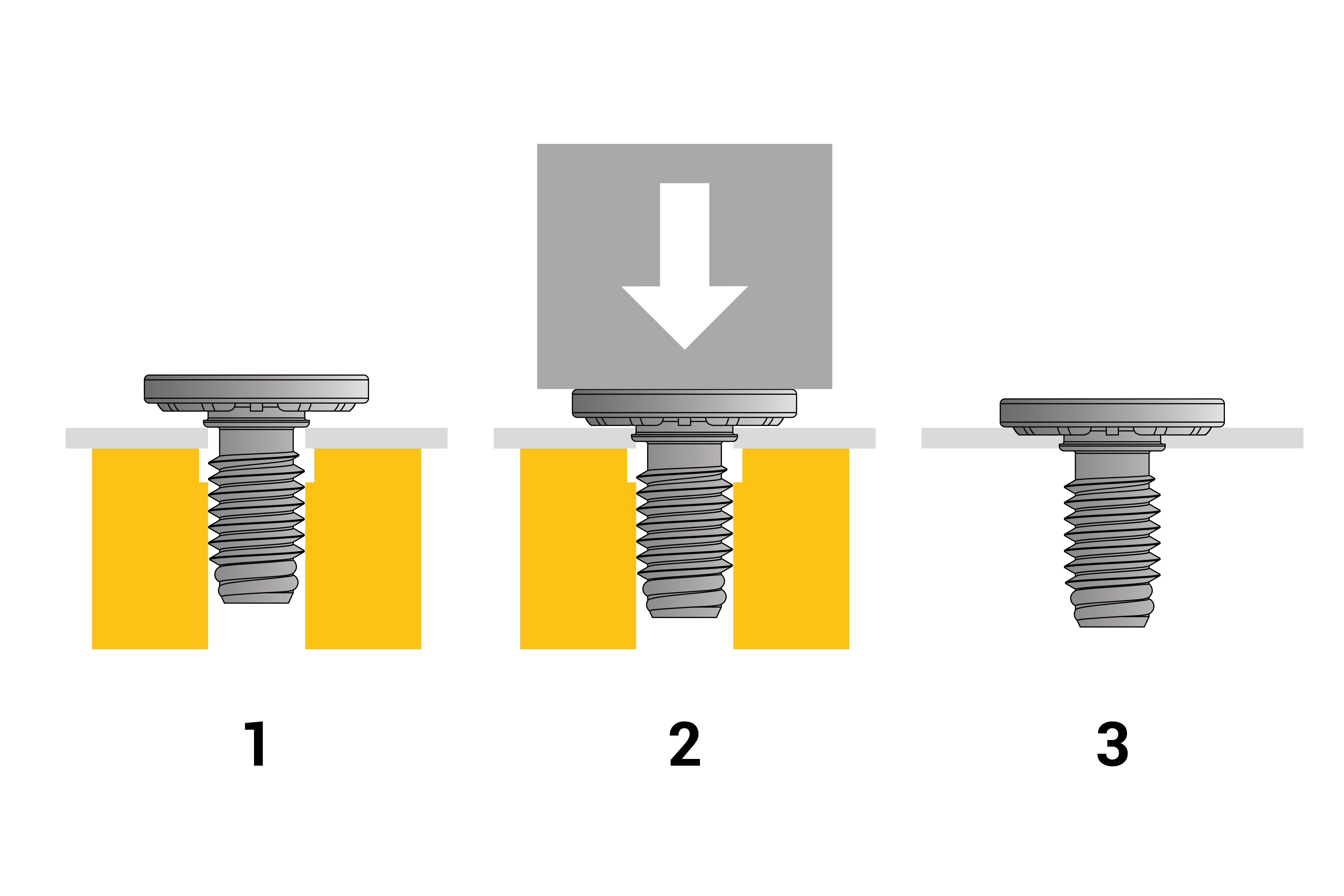

  1. El perno se alimenta a través del agujero piloto de la chapa y la “matriz inferior”

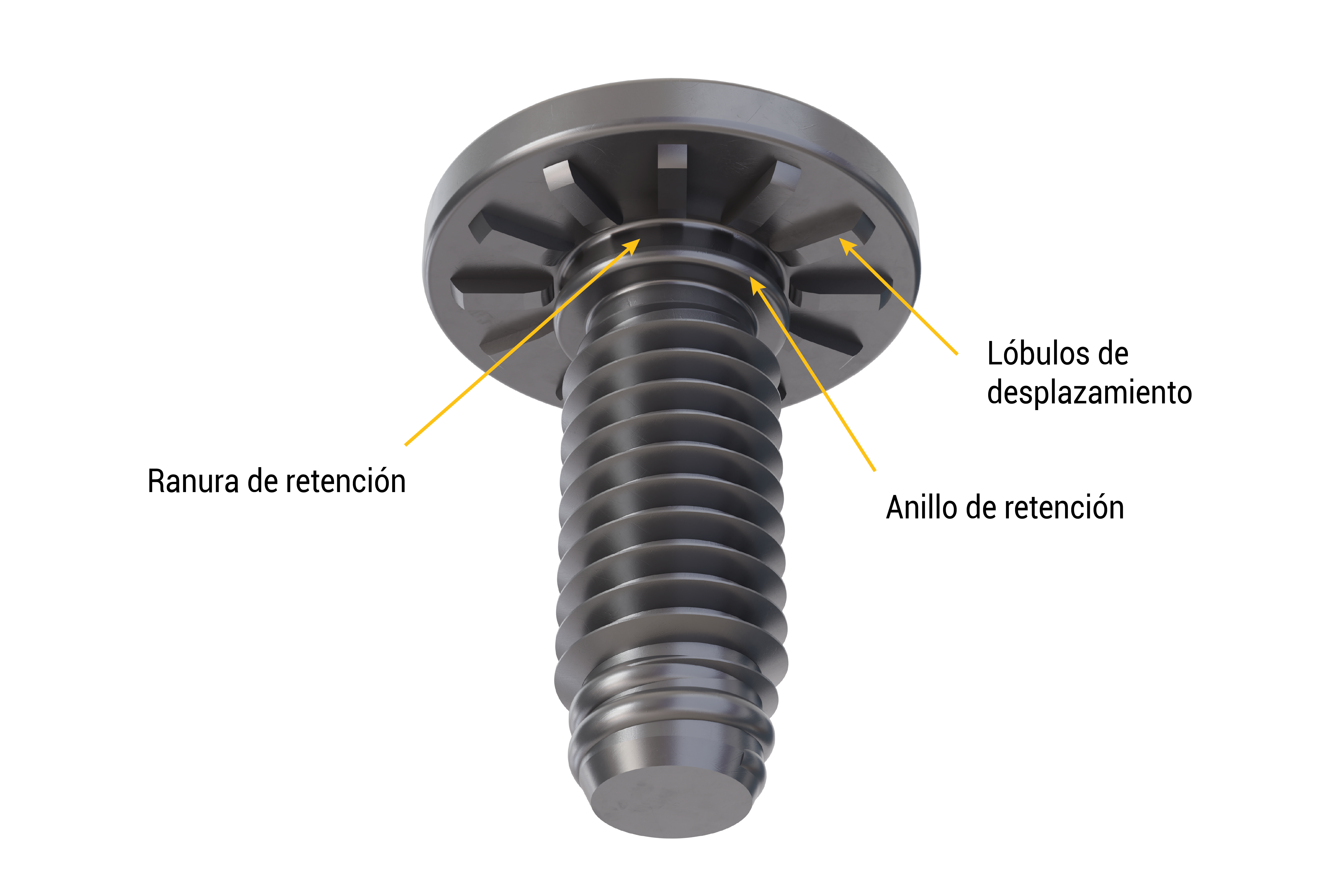

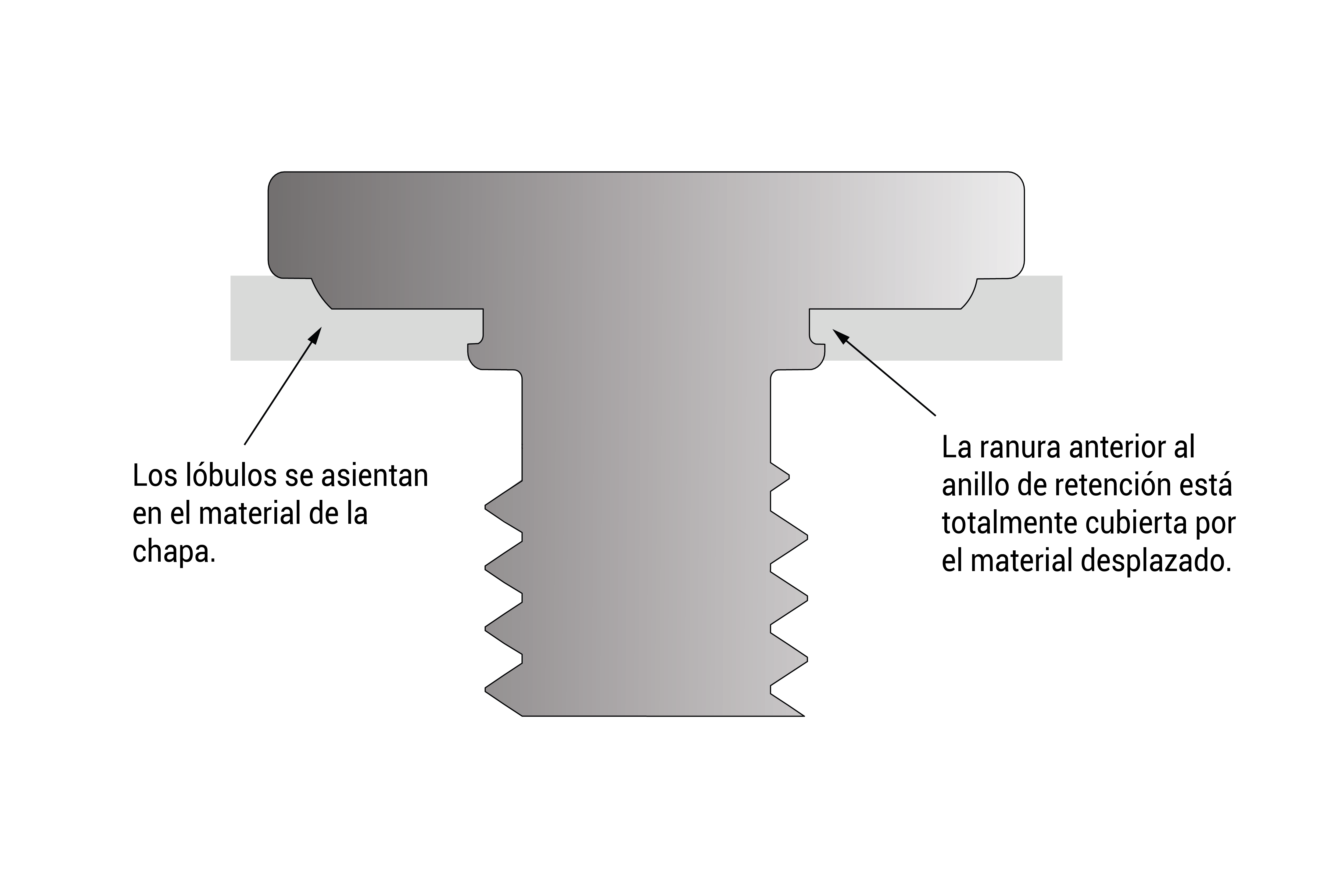

  2. El punzón aplica la fuerza sobre la cabeza del tornillo STRUX SM™ y el anillo retenedor pasa a través del agujero piloto. A medida que se aplica presión, los lóbulos se asientan, provocando el desplazamiento del material hacia el interior de la zona ranurada.
  3. El material de la chapa desplazado está alojado entre los lóbulos y el anillo de retención, proporcionando una fijación entre perno y chapa con elevada resistencia mecánica.

Ventajas del tornillo STRUX SM™

  • Excelente resistencia a la torsión en metales blandos y elevada resistencia a la extracción durante la vida útil del ensamblaje.
  • Elimina la soldadura:
    • Evita los daños al material por la elevada temperatura.
    • Reduce el riesgo de corrosión.
    • Mejora la estética del producto final.
  • Minimiza la distorsión del panel (o chapa). Permite la instalación de los tornillos STRUX SM™ manteniendo una menor distancia entre ellos, así como una menor distancia al borde del panel.
  • El diámetro de la cabeza está dimensionado para evitar la incrustación del perno en la chapa
  • Instalación rápida y fácil, adaptada tanto para alimentación automática y en la matriz
  • Ahorro de costes:
    • Elimina cuellos de botella en la producción.
    • Los utillajes tienen una mayor vida útil cuando comparamos con productos similares.
    • Elimina el coste de elementos adicionales, como sellantes para garantizar la estanqueidad u otros elementos requeridos en la instalación de productos alternativos

¿Necesita nuestra ayuda? Contáctenos para comentar sobre su aplicación.

Contáctenos

Descargas y soporte

Muestras

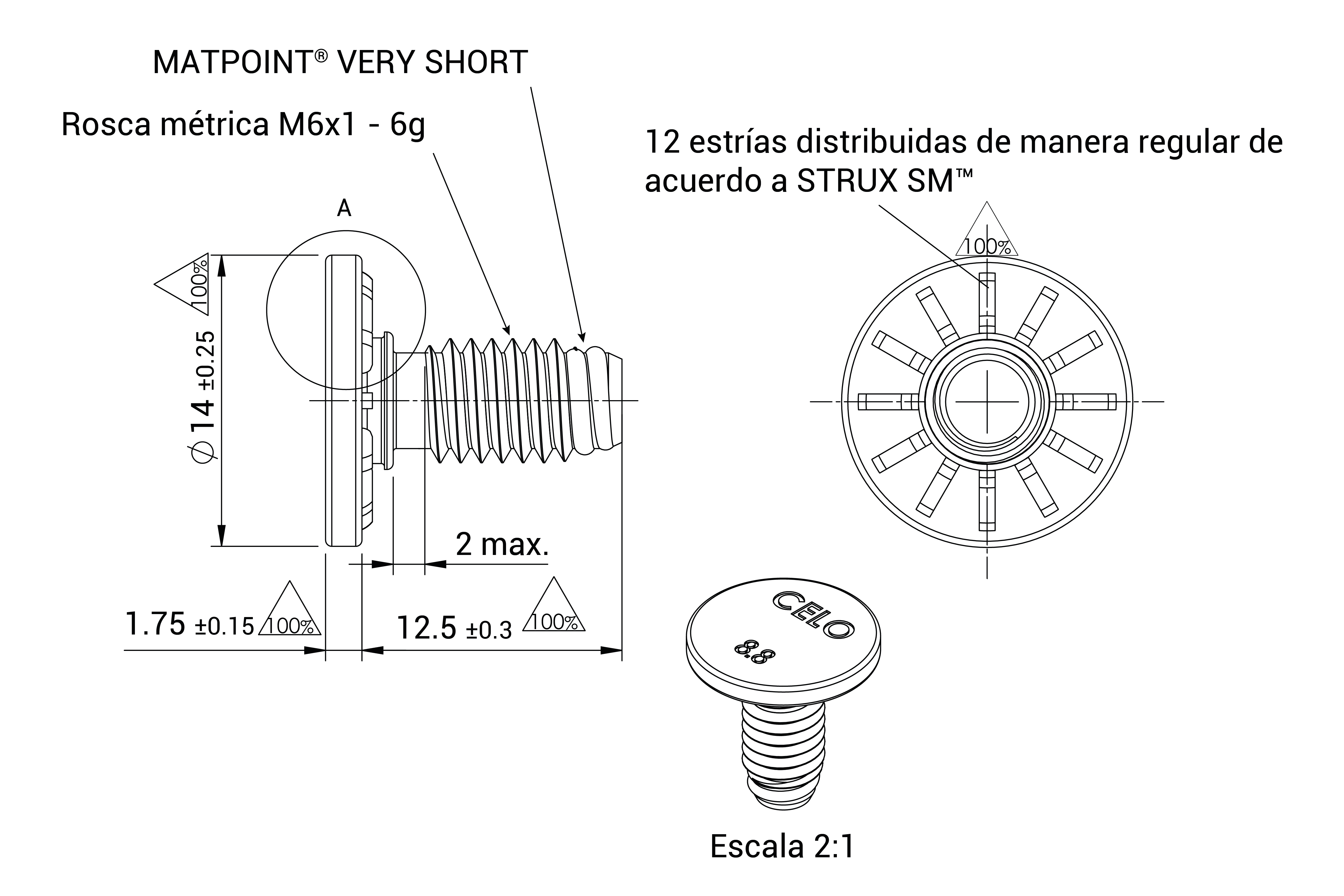

Especificaciones de diseño

Los tornillos STRUX SM™ se fabrican bajo pedido y de acuerdo a sus especificaciones.

  • Recomendamos la punta MAThread® para evitar el problema de cruzado de roscas.
  • Recomendamos la selección óptica para asegurar un ensamblaje eficiente.

Nuestro equipo de expertos está listo para ayudarle.

Contáctenos

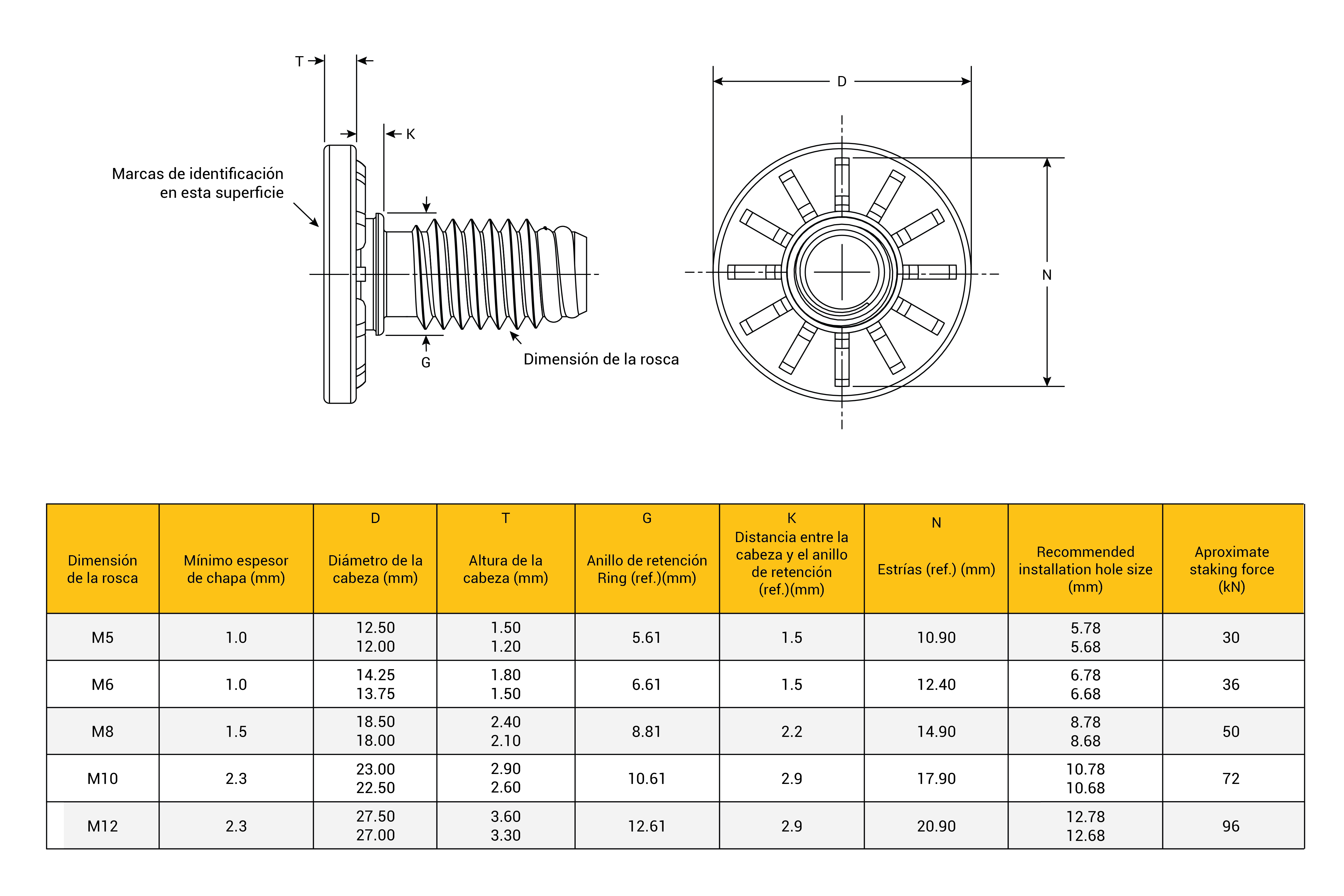

Recomendaciones del dimensionado de agujeros

El agujero piloto para los tornillos STRUX SM™ se determina a partir de un espesor mínimo del material. Cuando se instala en materiales de mayor espesor, se obtienen los mismos o incluso mejores resultados.
