Zaawansowane rozwiązanie zapewniające szybki i niezawodny montaż w metalowych otworach z gwintem

Zaawansowane rozwiązanie zapewniające szybki i niezawodny montaż w metalowych otworach z gwintem

Rozwiązują problemy z luzowaniem na skutek drgań i pomagają w osiowaniu wkrętów w otworach z gwintem wstępnym

Zespoły wykorzystujące otwory z gwintem wstępnym często stoją przed podwójnym wyzwaniem: zapobieganiem poluzowaniu się elementów pod wpływem drgań — co zazwyczaj wymaga zastosowania dodatkowych elementów blokujących, takich jak kleje lub łaty — oraz osiągnięciem precyzyjnego wyrównania podczas montażu.

Śruby POWERLOK® zostały zaprojektowane tak, aby zapewnić wysoką odporność na poluzowanie się w otworach gwintowanych pod wpływem wibracji, zapewniając natychmiastowe i ciągłe blokowanie wszystkich elementów metalowych — eliminując potrzebę stosowania elementów blokujących i zachowując integralność w trudnych warunkach pracy.

Montaż w otworach z gwintem wstępnym może stanowić wyzwanie pod względem wyrównania — zwłaszcza gdy elementy gwintowane są wykonane z miękkich metali, takich jak miedź lub aluminium, lub w przypadku zautomatyzowanych i zrobotyzowanych linii montażowych.  Niewspółosiowość w takich sytuacjach może prowadzić do awarii, które mogą wpłynąć na wydajność połączenia.

W poniższych sekcjach znajdziesz szczegółowe rozwiązania typowych problemów związanych z niewspółosiowością gwintów, w tym zerwaniem gwintu, nieprawidłowym gwintowaniem i niewspółosiowością elementów.

Zobacz, gdzie można go używać
Zobacz najważniejsze zalety

Jak uniknąć niewspółosiowości w zespołach metalowych otworów z gwintem wstępnym?

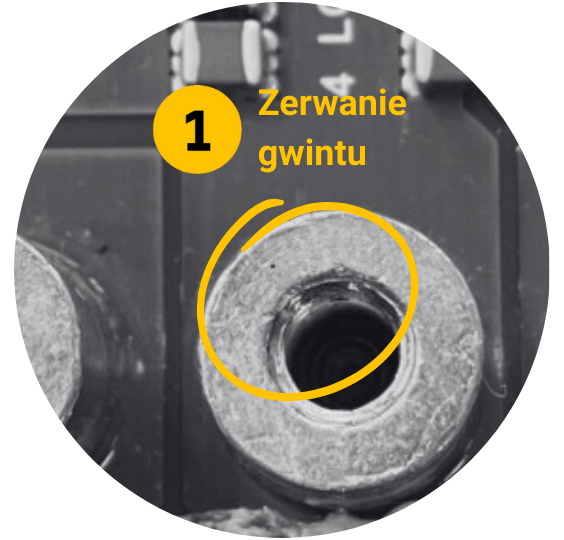

Problem z zerwaniem gwintu

Zerwanie gwintu jest częstym problemem montażowym, który występuje, gdy śruba i wstępnie gwintowana śruba wewnętrzna są źle wyrównane podczas instalacji. W takim przypadku mogą wystąpić dwa rodzaje uszkodzeń:

  • Jeśli gwint wewnętrzny jest wykonany z bardzo twardego metalu, cały zespół ulegnie zablokowaniu.
  • Jeśli gwint wewnętrzny jest wykonany z bardziej miękkiego metalu lub lekkiego stopu, gwinty mogą ulec uszkodzeniu, co często prowadzi do zerwaniu gwintu.

Instalacje poziome zwiększają ryzyko niewspółosiowości, ponieważ grawitacja powoduje przechylenie śrub podczas wkręcania ich do otworu.

Rozwiązania

MATpoint®

Dodanie MATpoint® do śrub eliminuje ryzyko zerwania gwintu, zwiększa niezawodność montażu, zmniejsza koszty związane z odpadami i przeróbkami oraz chroni integralność komponentów, dzięki czemu śruby te idealnie nadają się do zautomatyzowanych, szybkich i krytycznych zastosowań.

Gwint POWERLOK®

Śruby POWERLOK® to sprawdzone rozwiązanie do montażu elementów narażonych na silne wibracje i cykle rozszerzania/kurczenia w całkowicie metalowych otworach gwintowanych, bez konieczności stosowania dodatkowych elementów blokujących. Blokada pozostaje stabilna w wysokich temperaturach roboczych.

Chcesz zwiększyć wydajność produktów i efektywność montażu?

Skorzystaj z porady eksperta

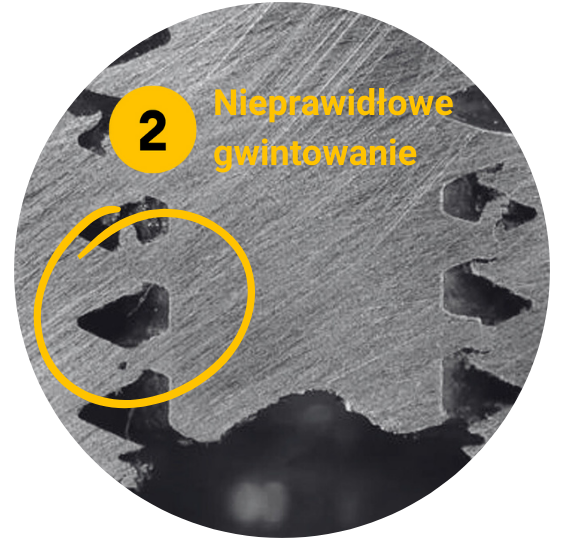

Problem z nieprawidłowym gwintowaniem

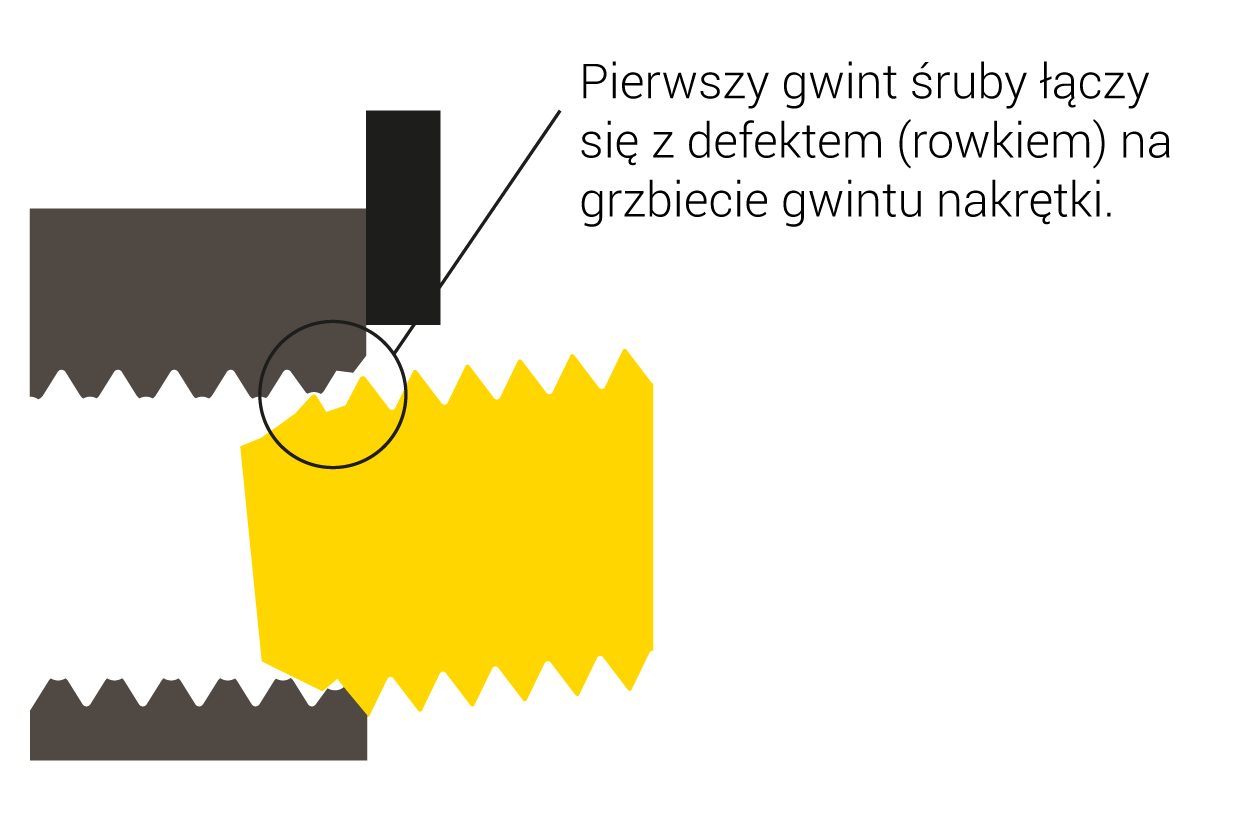

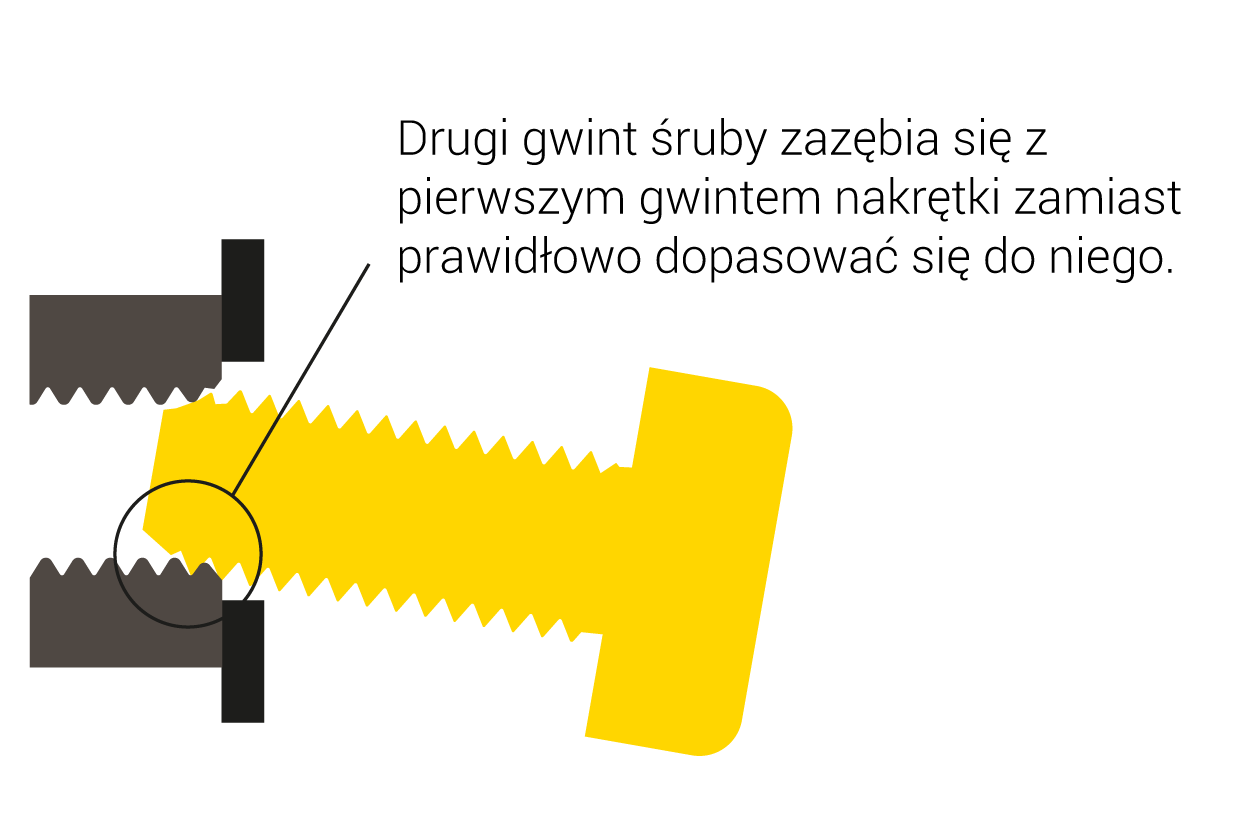

Niewłaściwe gwintowanie może wystąpić nawet wtedy, gdy śruba i nakrętka są dobrze wyrównane. Problem ten często wynika z niedoskonałości gwintów wewnętrznych, zwłaszcza gdy gwinty te są formowane przez walcowanie, a nie cięcie.

W zależności od twardości nakrętki może to skutkować:

  • Zablokowaniem śruby, co uniemożliwi dalszy montaż.
  • Deformacji lub uszkodzeniu gwintów wewnętrznych, co prowadzi do zerwania gwintu i naruszenia integralności połączenia.

Rozwiązania

MATpoint®

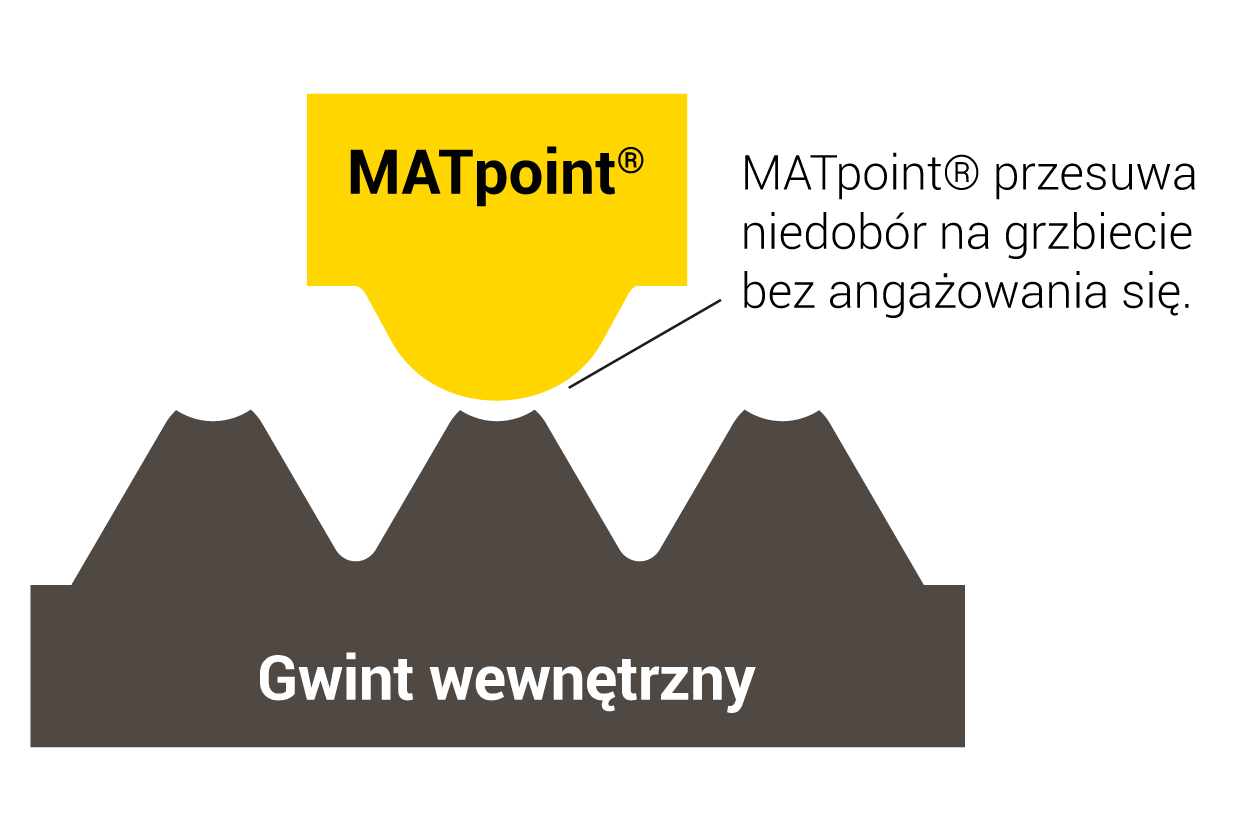

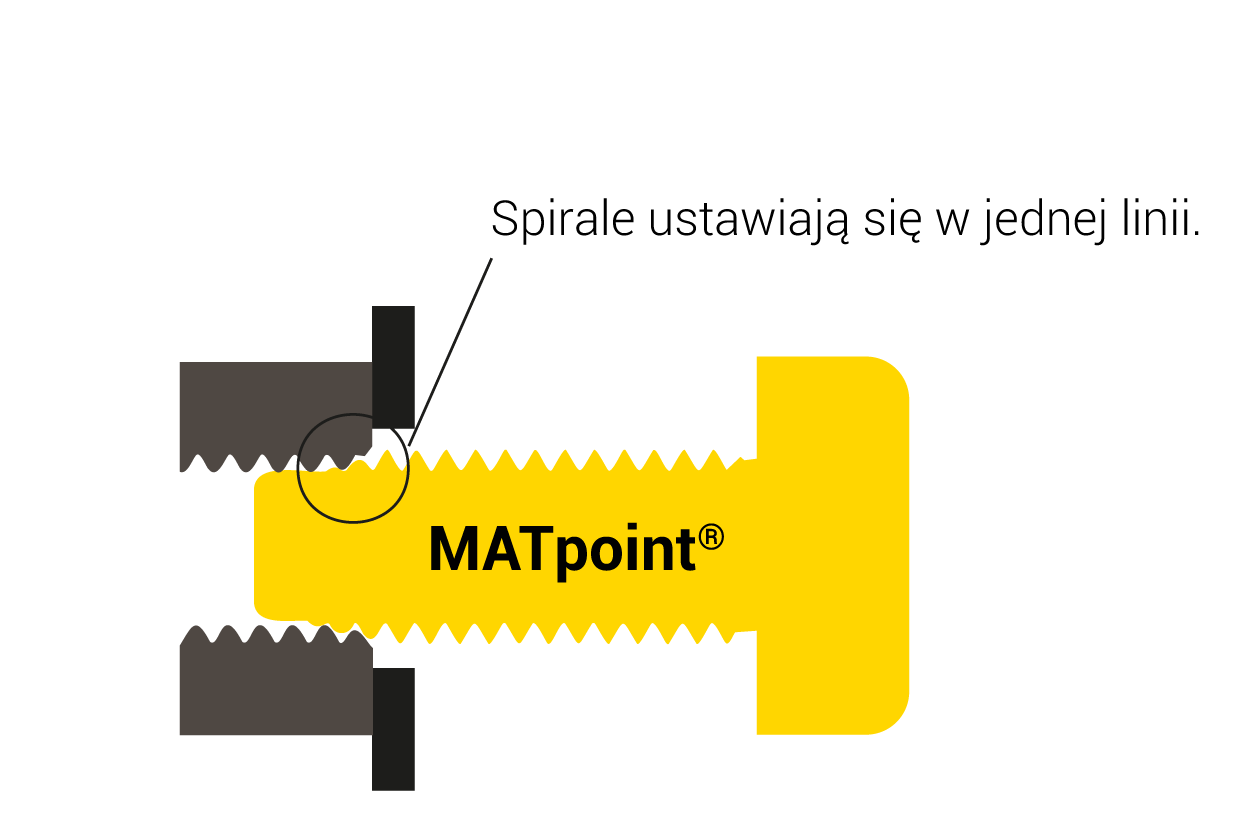

MATpoint® omija uszkodzenia szczytowe w gwintach nakrętek, eliminując ryzyko nieprawidłowego gwintowania i zapewniając szybszy, bardziej niezawodny montaż przy mniejszym ryzyku konieczności ponownej obróbki lub złomowania.

Gwint POWERLOK®

Wkręty POWERLOK® zapewniają doskonałą odporność na luzowanie spowodowane drganiami i eliminują konieczność stosowania dodatkowych elementów zabezpieczających. Działanie zabezpieczające nie jest zakłócane przez wysokie temperatury.

Masz problemy z niewspółosiowością w swoim złożeniu?

Skontaktuj się z nami

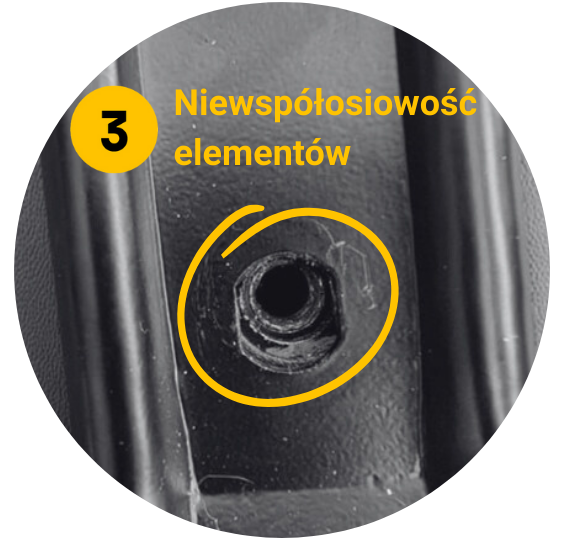

Problem z niewspółosiowością pokrywy

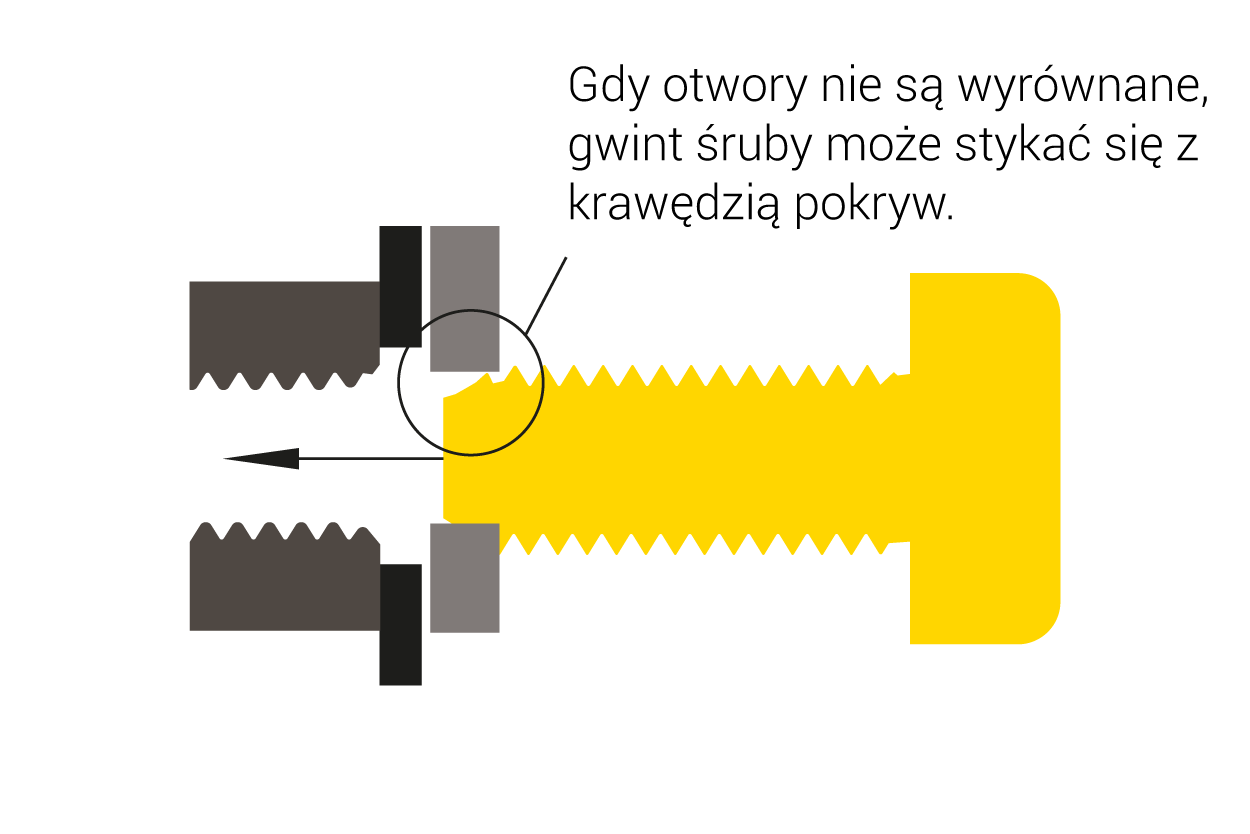

Niewspółosiowość elementów może wystąpić w systemach zawierających duże części lub wiele pokryw, które muszą być połączone:

  • Jeśli pokrywa jest wykonana z miękkiego materiału (np. tworzywa sztucznego, aluminium lub miedzi), gwinty śrub mogą wcinać się w materiał.
  • W przypadku twardszych obudów (np. stalowych) śruba może ulec uszkodzeniu lub wygięciu, co zwiększa ryzyko zerwania gwintu lub nawet prowadzi do mechanicznego zablokowania.

Rozwiązania

MATpoint®

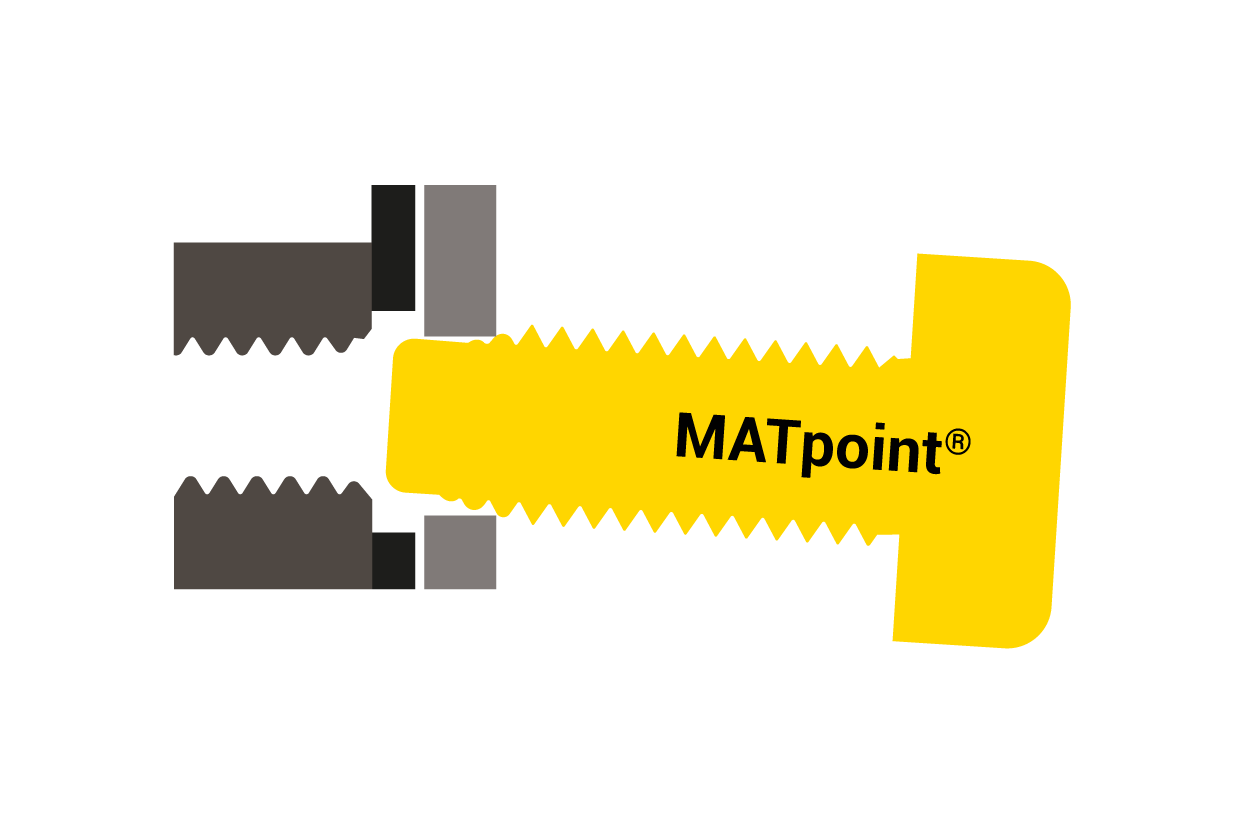

Zaokrąglone gwinty MATpoint® umożliwiają śrubie przesuwanie się po niewyrównanych otworach, zapewniają pełne i niezawodne połączenie nawet w trudnych warunkach montażu, jednocześnie chroniąc zarówno śrubę, jak i pokrywę przed przypadkowym uszkodzeniem.

Gwint POWERLOK®

Śruby POWERLOK® zapewniają natychmiastowe i ciągłe blokowanie, utrzymując siłę zacisku i oferując wyjątkową odporność na wibracje bez konieczności stosowania dodatkowych elementów blokujących. Blokowanie pozostaje stabilne w wysokich temperaturach roboczych.

Chcesz zwiększyć wydajność produktów i efektywność montażu?

Skorzystaj z porady eksperta

POWERLOK® + MATpoint®

Pierwsze w branży złącze zapobiegające zarówno zerwaniu gwintu, jak i poluzowaniu się w wyniku drgań

Zastosowanie POWERLOK® w połączeniu z MATpoint® zapewnia znaczną poprawę wydajności i produktywności, zwłaszcza w przypadku występowania niewspółosiowości i trudności z orientacją.

Zalecane zastosowania:

  • Zespoły zautomatyzowane i zrobotyzowane.
  • Elementy nakrętkowe są wykonane z miękkich metali, takich jak miedź lub aluminium.
  • Montaż w pozycji poziomej.
  • Komponenty o wysokich wymaganiach dotyczących uziemienia elektrycznego.
  • Plastikowe pokrywy formowane wtryskowo, zwłaszcza w przypadku konieczności połączenia wielu pokryw.
  • Zespoły zawierające ciężkie śruby, takie jak śruby z podkładkami lub dłuższe śruby.

W jaki sposób POWERLOK® + MATpoint® usprawniają proces produkcji i montażu?

Produkt

  • Solidne i trwałe połączenia w warunkach eksploatacyjnych
  • Doskonała odporność na rozluźnienie wibracyjne w otworach z gwintem wstępnym.
  • Odporność na rozluźnienie pozostaje stabilna w wysokiej temperaturze.
  • Brak generowania wiórów
  • W przypadku zastosowań z miękkimi stopami niewspółosiowość może powodować powstawanie wiórów.
  • Odpryski mogą stanowić poważny problem w zastosowaniach hydraulicznych, optycznych lub elektronicznych.
  • Możliwość ponownego wykorzystania
  • Umożliwia wielokrotne wkładanie i wyjmowanie bez utraty skuteczności blokady i eliminuje ryzyko zerwania gwintu.

Proces montażu

  • Szybszy proces montażu
  • Nie ma potrzeby zmniejszania prędkości montażu ani wykonywania obrotu w przeciwnym kierunku w celu zapewnienia wyrównania.
  • Zespół czyszczący
  • Zgodny z czystością techniczną (w przeciwieństwie do śrub metrycznych z łbem płaskim).
  • Brak zanieczyszczenia systemu podawania śrub (w przeciwieństwie do rozwiązań z powłoką/łatką klejową).
  • Redukcja kosztów
  • Brak zerwania gwintów, nieprawidłowego gwintowania lub niewspółosiowości elementów.
  • Brak zrywania / uszkadzania gwintu.
  • Mniej przestojów linii i redukcja odpadów przekładają się na wyższą wydajność.
  • Eliminuje potrzebę stosowania dodatkowych elementów blokujących.

Poznaj zalety POWERLOK® + MATpoint® — zamów próbkę już teraz.

Poproś o próbkę
