PCB Schrauben

Die Lösung für die Verbindung von Hartkunststoffen mit geringer Dicke.

Wann sollte man sich für die PCB Schraube entscheiden?

Wie funktioniert es?

Bei einer Verbindung in Hartkunststoffen mit geringer Dicke und einer Standardschraube für Kunststoff reicht die Gewindelänge nicht aus, um versagen des Muttergewindes zu vermeiden und die korrekte Zugfestigkeit der Verbindungsstelle zu gewährleisten.

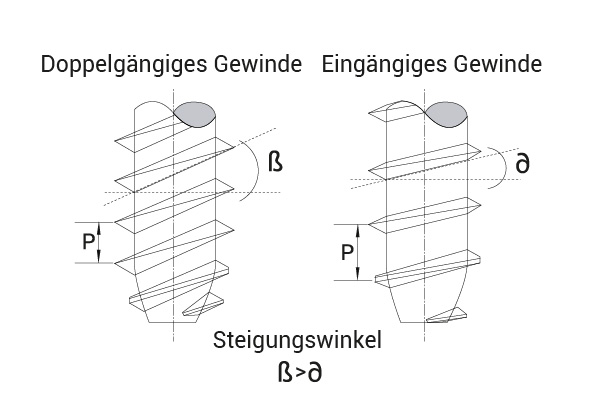

Das Doppelganggewinde der PCB Leiterplattenschrauben löst das Problem der Gewindeüberdrehung und Rissbildung beim Kunststoff bei gleichzeitiger Reduzierung der Montagekosten. Vorteile der PCB Leiterp

Vorteile

Bei der Verbindung von Kunststoffteilen mit geringer Dicke bietet die Verwendung der PCB Leiterplattenschrauben folgende Vorteile:

  • Der Schraubenkopf wird direkt auf den Konnektor gesetzt, wodurch Interferenzen mit den Schienen vermieden werden.
  • Reduzierte Gefahr für eine Rissbildung am Kunststoffteil.
  • Höherr wiederstand gegen Versagen des Muttergewindes.
  • Hohes Anziehdrehmoment.


Bei der Verschraubung auf Leiterplatten:

  • Direktes Verschrauben ohne Beschädigung der Leiterplatte.
  • Deutliche Reduzierung der Vibrationsfestigkeit.
  • Schnelleres Verschrauben dank Doppelganggewinde.

Benötigen Sie Hilfe? Kontaktieren Sie uns, um Ihre Anwendung zu besprechen.

Sprechen Sie uns an

Downloads & Services

Muster

Spezifikationen für das Schraubendesign

Die PCB Leiterplattenschrauben werden auf Bestellung angefertigt. Für eine bessere Funktionalität können die PCB Leiterplattenschrauben auch mit unterschiedlicher Kopf-, Antriebs-, Maß- und Beschichtungsausführung hergestellt werden.

Weitere Informationen zu den verfügbaren Optionen und Empfehlungen zur richtigen Bemessung der Löcher erhalten Sie von unseren Anwendungstechnikern.
